Фланцы нержавеющие 15-6 12Х18Н10Т плоский, ГОСТ 33259-2015 (12820-80) тип 01

Описание товара

 лодджьж

Характеристики

Технические параметры

1. Условный проход (Ду): 15 мм.
2. Условное давление (Ру): 6 кгс/см² (0,6 МПа).
3. Тип фланца: Плоский (тип 01).
4. Исполнение уплотнительной поверхности: Выступ (тип 01).
5. Тип присоединения: Под приварку (угловой шов).
6. Стандарт изготовления: ГОСТ 33259-2015 (12820-80).
7. Маркировка: 1-15-6-12Х18Н10Т.

Геометрические параметры

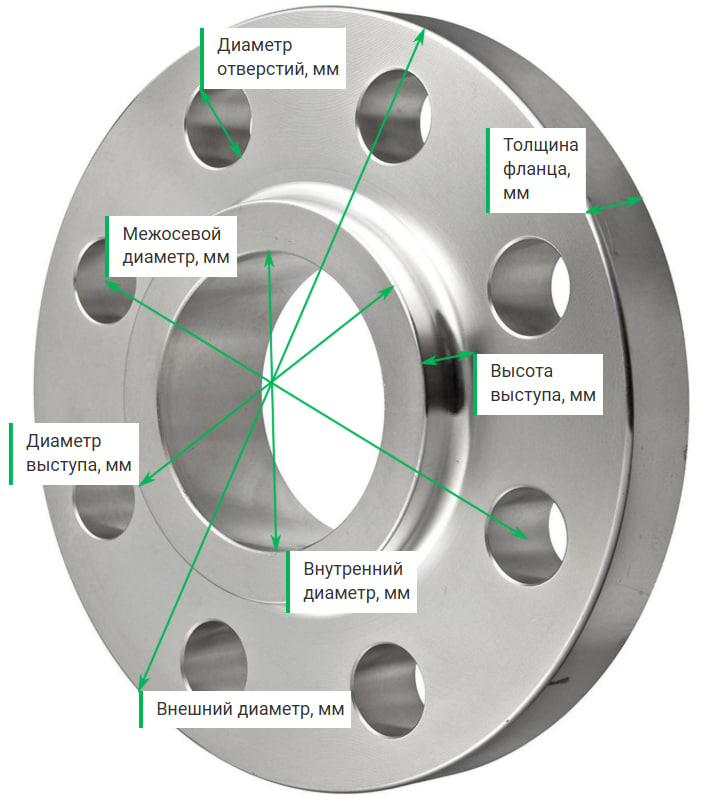

Параметры для плоского фланца Ду 15, Ру 6, тип 01, по ГОСТ 12820-80 (на схеме обозначены размеры):

1. Внешний диаметр (D): 80 мм.
2. Межосевой диаметр (D₁): 55 мм.
3. Диаметр отверстий под крепеж: 14 мм.
4. Количество отверстий: 4 шт.
5. Толщина фланца (b): 14 мм.
6. Внутренний диаметр (под трубу): ~15 мм (для трубы ∅18–20 мм).
7. Диаметр выступа: 35 мм.
8. Высота выступа (h): 2 мм.

Свойства материала

Марка стали: 12Х18Н10Т по ГОСТ 5632-2014 (аустенитная нержавеющая).

Химический состав (основные легирующие элементы):

• Хром (Cr): 17–19% — коррозионная стойкость.
• Никель (Ni): 9–11% — пластичность и стабильность структуры.
• Титан (Ti): до 0,8% — стабилизация против межкристаллитной коррозии.

Механические характеристики (при 20°C):

• Предел прочности (σв): ≥ 510 МПа.
• Предел текучести (σ0,2): ≥ 196 МПа.
• Относительное удлинение (δ): ≥ 40%.

Стойкость к средам:
Вода (в т.ч. питьевая), насыщенный пар, нейтральные газы, пищевые продукты.

Особенность стали:
Титан в составе исключает межкристаллитную коррозию в зоне сварного шва — термообработка после приварки не требуется.

Свойства материала

Марка стали: 12Х18Н10Т по ГОСТ 5632-2014 (аустенитная нержавеющая).

Химический состав (основные легирующие элементы):

1. Хром (17–19%) — коррозионная стойкость фланца в воде, паре, пищевых средах.
2. Никель (9–11%) — пластичность, необходимая для герметизации при затяжке крепежа и при термоциклических нагрузках.
3. Титан (до 0,8%) — стабилизация против межкристаллитной коррозии. После приварки фланца к трубе термообработка не требуется.

Механические характеристики (при 20°C):

• Предел прочности (σв): ≥ 510 МПа.
• Предел текучести (σ0,2): ≥ 196 МПа.
• Относительное удлинение (δ): ≥ 40%.

Стойкость к средам: вода (в т.ч. питьевая), насыщенный пар, нейтральные газы, пищевые продукты.

Свойства материала (для фланца из стали 12Х18Н10Т)

Марка стали: 12Х18Н10Т по ГОСТ 5632-2014 (аустенитная нержавеющая).

Химический состав (основные легирующие элементы):

• Хром (17–19%) — коррозионная стойкость фланца в воде, паре, пищевых средах.

• Никель (9–11%) — пластичность, необходимая для герметизации при затяжке крепежа и при термоциклических нагрузках.

• Титан (до 0,8%) — стабилизация против межкристаллитной коррозии. После приварки фланца к трубе термообработка не требуется.

Механические характеристики (при 20°C):

• Предел прочности (σв): ≥ 510 МПа.

• Предел текучести (σ0,2): ≥ 196 МПа.

• Относительное удлинение (δ): ≥ 40%.

Стойкость к средам: вода (в т.ч. питьевая), насыщенный пар, нейтральные газы, пищевые продукты.
